Клапан обратный фланцевый VIK DN80 PN16 чугунный GGG50 с диском EPDM
| Диаметр DN 80 мм. |
| Давление PN 16 кгс/см2 |
| Вес 15 кг. |
| L=260 мм. |
| Материал корпуса: ВЧШГ |
| Материал диска: ВЧШГ+EPDM |
| Стоимость 14000 руб./шт. |
| В наличии 1 шт. |
Клапан обратный фланцевый VIK DN80 PN16 чугунный GGG50 с диском EPDM: предназначен для предотвращения обратного потока воды в водопроводной сети. Корпус из высокопрочного чугуна ВЧШГ 50, обрезиненный диск EPDM из высокопрочного чугуна ВЧШГ 50. Гарантийный срок эксплуатации клапана 10 лет или 2500 циклов (открытие-закрытие) без обслуживания.

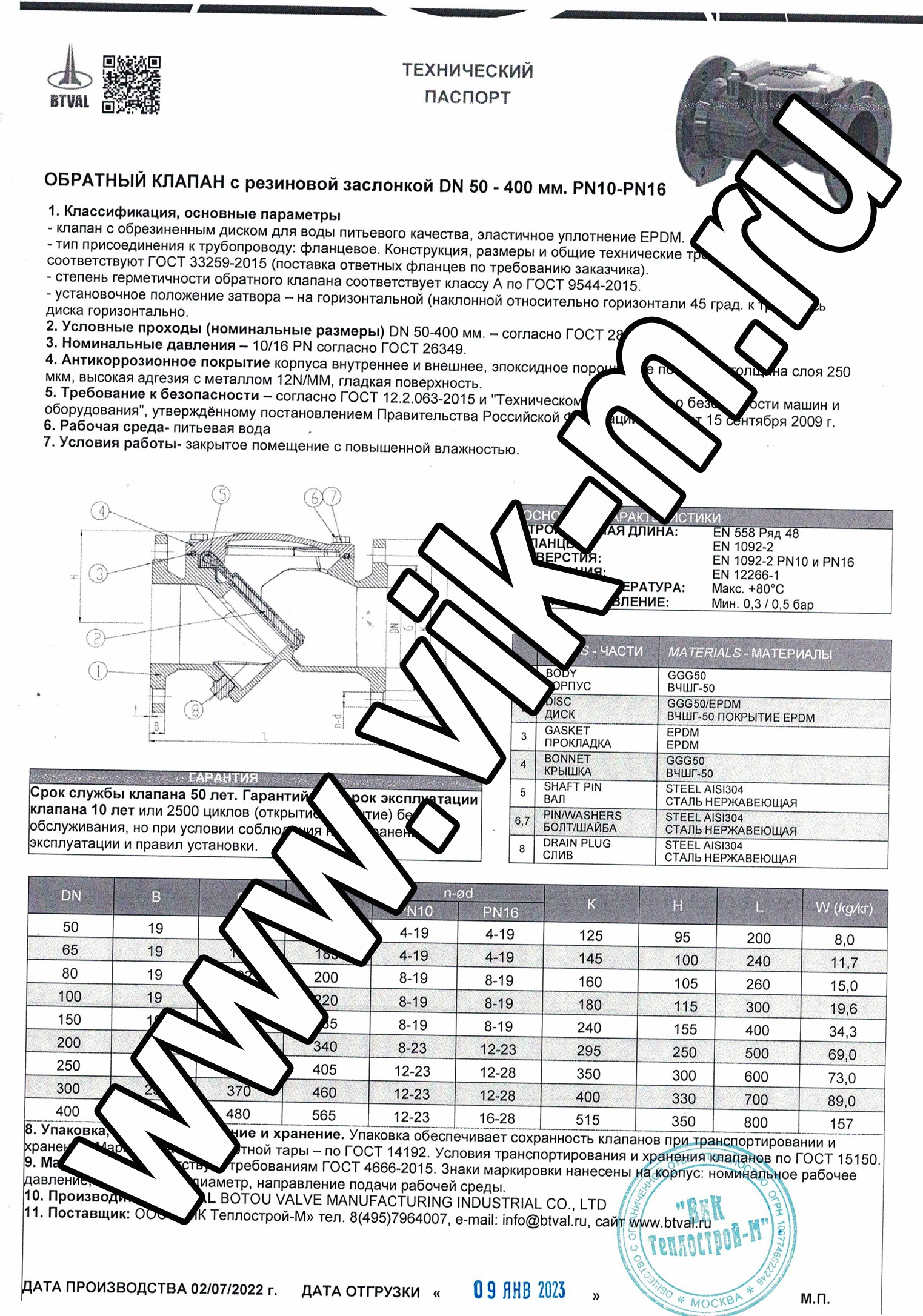

1. Классификация, основные параметры клапана обратного VIK DN80 PN16 соответствуют требованиям ГОСТ 27477-87:
- конструкция с кольцевым уплотнением диск-седло, тип уплотнения: обрезиненный диск (для воды питьевого качества эластичное уплотнение EPDM); - наличие демпфирующего устройства для замедления скорости открытия/закрытия диска в конечных положениях для предотвращения гидравлического удара и вибрации;
- тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования к фланцам соответствуют ГОСТ 33259-2015 (поставка ответных фланцев по требованию заказчика);
- степень герметичности обратного клапана VIK соответствует классу А по ГОСТ 9544-2015 и отражена в опросном листе;
- установочное положение затвора – на горизонтальной (наклонной относительно горизонтали 45 град.) трубе, ось диска горизонтально.
2. Условный диаметр обратного клапана VIK DN80 (номинальные размеры) DN – по ГОСТ 28338.
3. Номинальное давление обратного клапана VIK PN16 по ГОСТ 26349.
4. Строительная длина обратного клапана VIK DN80 PN16 L=260 мм. по ГОСТ 3326-86.
5. Требование к безопасности обратного клапана VIK DN80 PN16 – согласно ГОСТ 12.2.063-2015 и «Техническому регламенту о безопасности машин и оборудования», утверждённому постановлением Правительства Российской Федерации от 15 сентября 2009 года №753.
6. Условия работы обратного клапана VIK DN80 PN16:
- закрытое помещение с повышенной влажностью;
- максимальная частота срабатывания: не более 5 раз в сутки.
7. Рабочая среда обратного клапана VIK DN80 PN16: питьевая вода, техническая вода, канализационные стоки, вода с включением химических реагентов (по требованию заказчика).
8. Материал корпуса обратного клапана VIK DN80 PN16– высокопрочный чугун ВЧШГ 50.
9. Материал диска обратного клапана VIK DN80 PN16– высокопрочный чугун ВЧШГ50, диск обрезинен EPDM (для воды питьевого качества).
10. Материал вала обратного клапана VIK DN80 PN16– нержавеющая сталь.
11. Монтажные детали и приспособления обратного клапана VIK DN80 PN16:
- метизные изделия (болты, гайки, шайбы, шпильки) – нержавеющая сталь.
- ответные фланцы – стальные плоские по ГОСТ 33259-2015;
- межфланцевые прокладки в комплекте от предприятия изготовителя обратных клапанов.
12. Антикоррозионное покрытие корпуса обратного клапана VIK DN80 PN16(внутреннее и внешнее) и диска, исключающее коррозию в течение всего срока службы изделия. Характеристики покрытия: эпоксидное порошковое покрытие, толщина слоя не менее 250 мкм, отсутствие пор, высокая адгезия с металлом 12N/mm, гладкая поверхность.
13. Маркировка обратного клапана VIK DN80 PN16 на изделии соответствует требованиям ГОСТ 4666-2015. Маркировка на лицевой и на обратной стороне корпуса. Знаки маркировки: наименование производителя, материал, номинальное рабочее давление, номинальный диаметр, направление подачи рабочей среды, дата изготовления наносятся литьём. Все знаки маркировки повторены и пояснены в эксплуатационной документации на арматуру.
14. Упаковка, транспортирование и хранение обратного клапана VIK DN80 PN16Упаковка обеспечивает сохранность клапанов при транспортировании и хранении. Транспортные средства – ящики по ГОСТ 2991, ГОСТ 9142, ГОСТ 10198. Маркировка транспортной тары – по ГОСТ 14192. Условия транспортирования и хранения клапанов по ГОСТ 15150. Клапаны перевозят всеми видами транспорта в соответствии с правилами перевозки грузов. В этом случае предприятие-изготовитель или поставщик должны обеспечить установку и крепление, исключающие возможность механических повреждений и загрязнений внутренних поверхностей клапанов и уплотнительных поверхностей фланцев. Допускается транспортирование клапанов пакетами по ГОСТ 26663. Допускается транспортирование клапанов со снятыми ответными фланцами, укладывая их вместе с крепежными деталями в общую тару с затвором.
15. Срок службы обратного клапана VIK DN80 PN16 не менее 50 лет.
16. Гарантийный срок эксплуатации обратного клапана VIK DN80 PN16 10 лет или 2500 циклов (открытие-закрытие) без обслуживания. Подтверждение гарантии – предоставление гарантийного письма от предприятия-изготовителя.
DN |
В |
G |
D |
n-ød |
К |
H |
L |
W (kg/кг) |
|
PN10 |
PN16 |
||||||||
50 |
19 |
99 |
165 |
4-19 |
4-19 |
125 |
95 |
200 |
8,0 |
65 |
19 |
118 |
185 |
4-19 |
4-19 |
145 |
100 |
240 |
11,7 |
80 |
19 |
132 |
200 |
8-19 |
8-19 |
160 |
105 |
260 |
15,0 |
100 |
19 |
156 |
220 |
8-19 |
8-19 |
180 |
115 |
300 |
19,6 |
150 |
19 |
211 |
285 |
8-19 |
8-19 |
240 |
155 |
400 |
34,3 |
200 |
20 |
266 |
340 |
8-23 |
12-23 |
295 |
250 |
500 |
69,0 |
250 |
22 |
319 |
405 |
12-23 |
12-28 |
350 |
300 |
600 |
73,0 |
300 |
25 |
370 |
460 |
12-23 |
12-28 |
400 |
330 |
700 |
89,0 |
400 |
25 |
480 |
565 |
12-23 |
16-28 |
515 |
350 |
800 |
157 |
